MFC界面教程

前言

本教程分为四部分：

创建工程
初步设计界面
编写控制代码（使用dll动态链接库）
美化界面

每个部分都有详细的步骤（第一步、第二步、第三步…..），在每部分的结尾都有一些可能会遇到的问题的*解决办法，可供参考。*

本次使用的软件为Visual Studio 2019（以下简称vs）。

-——————————————————————————————————————————–

创建工程

第一步：打开已经安装好的vs，点击创建新项目，如图1所示。

图1

第二步：如图2所示，点击搜索框，输入MFC，然后回车，选择MFC应用后，点击下一步。

图2

第三步：如果上一步没问题的话我们这时会看到配置新项目的窗口，这里我们把项目名称改成自己想要的名字，保存的位置可自己选择，设置好后点击创建。这里项目名称设置为MFC_APP，如图3所示。

图3

第四步：要是第三步没问题的话我们会看到MFC应用程序类型选项。应用程序类型选择基于对话框。如图4.1所示。

图4.1

在用户界面功能中可根据需要添加主框架样式。这里添加最大化框和最小化框，如图4.2所示。

图4.2

点击生成的类，把生成的类改成Dlg后，点击完成，即可创建一个新的MFC工程，如图4.3所示。

图4.3

生成好的界面如图4.4所示。

图4.4

第五步：如图4.5所示,把x86改成x64后，点击调试—>开始调试，测试一下是否有问题。

图4.5

第六步：点击资源视图—>xxx.re—->Dialog—->双击IDO_xxx_DIALOG（xxx是你的工程文件名），即可得到图4.6所示界面

图4.6

<1>如果无法建立工程文件，请检查是否安装了对应的组件，如图5所示。

图5

已经安装好vs后，修改组件的方法参考以下链接： VS已安装组件怎么更改? visual studio更改程序组件的技巧_编程开发_软件教程_脚本之家 (jb51.net)

<2>如果创建文件后没有跳转到图4.4所示界面，可手动打开创建的工程文件，点击调试—>开始调试，测试一下工程文件是否正常。若正常则可继续操作。若不正常请百度解决。

初步设计界面

第一步：按照图6所示，鼠标左击TODO，然后按下键盘上的删除按键(Del)。

图6

第二步：点击工具箱，添加你想要的控件，这里我们添加Button、Check Box、Edit Control、Static Text。可以左击已经添加的控件，修改其名字。左击控件，在右下角的属性栏中的杂项可以修改其ID，如图7.1所示。

图7.1

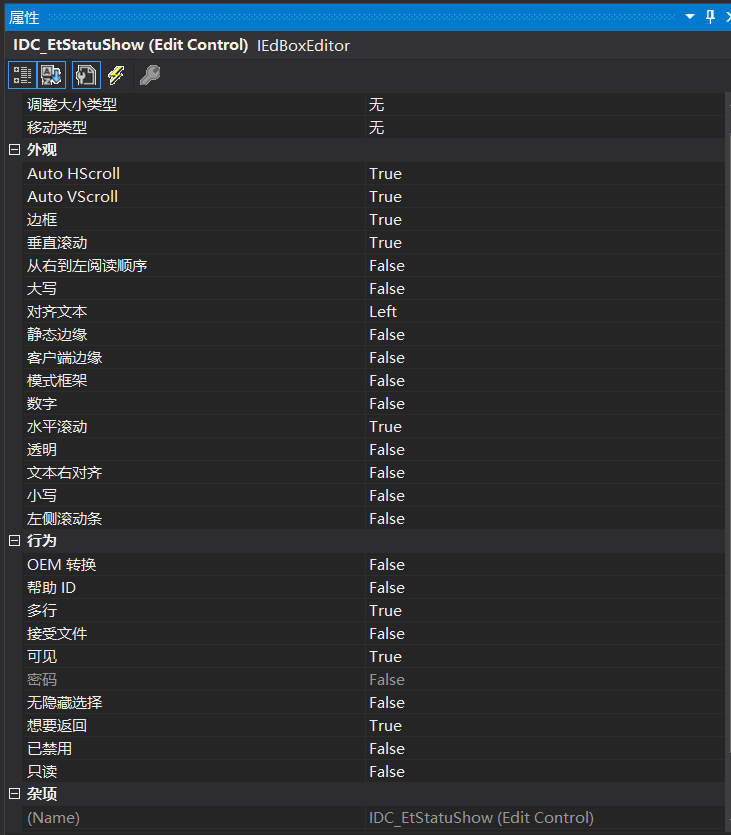

点击添加的Edit Control控件（作为显示窗口的那个），修改其属性，把其ID设置为IDC_EtStatuShow如图7.2所示。

图7.2

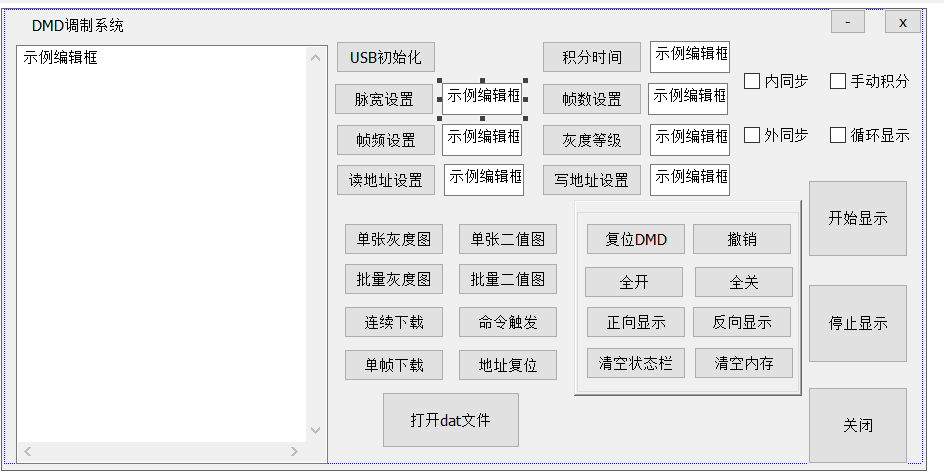

设计好的界面如图7.3所示（界面不唯一，可根据实际需要进行修改）

图7.3

点击脉宽设置旁的Edit Control控件（如图所示），修改其ID为IDC_PulseSet（修改方法如图7.1所示）。修改完成后再次左击该控件，在该控件上右击，点击添加变量，将类别改为值，名称改为如图7.4所示，变量类型改为int。

图7.4

同理，将剩余的Edit Control控件都按照图7.5的方法修改，把名称、变量类型分别改为：int m_FreqSet;(帧频设置)int m_MenMag;（灰度等级）int m_FrameSet;（帧数设置）float m_ShowTime;（积分时间）int m_MemWrAdr;（写地址设置）int m_MenRdAdr;（读地址设置）

其中，作为显示窗口的控件的修改如图7.5所示。
